* 단색 LED바 DC전선 병렬 배선 연결방법/LED DC전선 병렬 배선 연결방법
/LED바 컨트롤러 SMPS 병렬 연결 설치 작업방법 /LED 전선 연결 전원선 켜기 점등

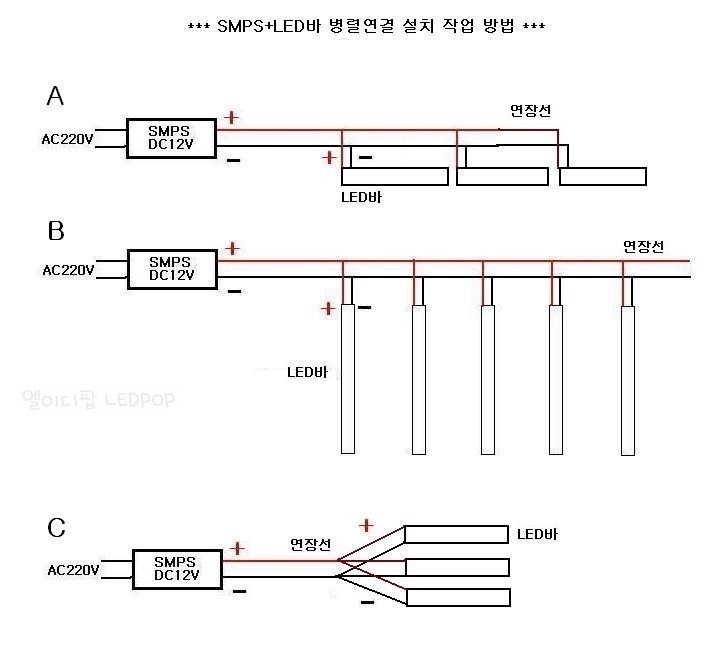

LED바를 컨트롤러와 SMPS나 어댑터에 병렬연결 하는 방법입니다.
(LED바 병렬연결,플렉서블LED바 병렬연결,3구모듈LED 병렬연결.등등)
단색 - 병렬연결 필수 절대조건:
3구모듈 50개 1줄1조 부터는 병렬연결 필수.
LED바 50CM 1개 (50CM x 6개 = 직렬3M) 3M 부터는 병렬연결 필수.
플렉서블 LED바 5M 1줄1조 부터는 병렬연결 필수.
중요> 각 사용하는 LED에 총 사용량(용량 W)값에 SMPS 효율을 30~50%이상 적용 합니다. (LED제원 중요)
예: 각 사용하는 LED에 총 사용량 50W면 LED컨트롤러와 SMPS는 100W 이상 사용이 안정적 효율 입니다.
RGB LED 병렬 연결 방법 보기 > https://powerledhpled.tistory.com/17059788
RGBLED바 병렬연결설치작업방법/RGBLED DC전선병렬배선연결방법/RGBLED바 컨트롤러 SMPS 병렬연결설치
* RGBLED DC전선 병렬 배선 연결방법/RGBLED DC전선 병렬 배선 연결방법 /RGBLED바 RGB컨트롤러 SMPS 병렬 연결 설치 작업방법 RGB LED바를 RGB컨트롤러와 SMPS나 어댑터에 병렬연결 하는 방법입니다. ( RGBLED바
powerledhpled.tistory.com
(엘이디팝 LEDPOP)
(LED시공용,LED설치용,LED공사용 - LED바도매,LED바소매)

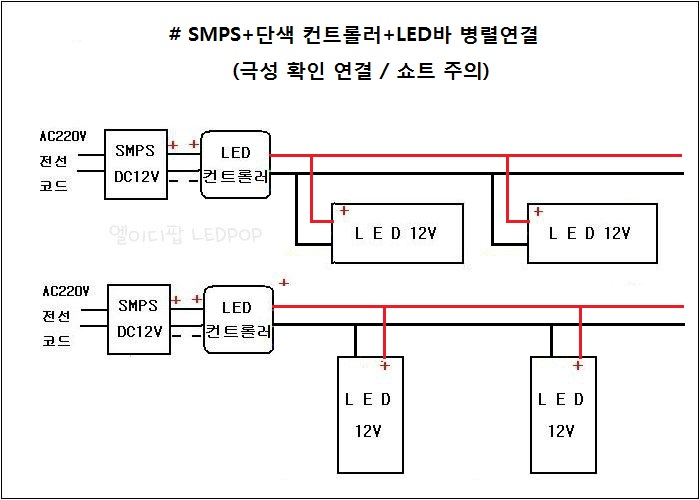

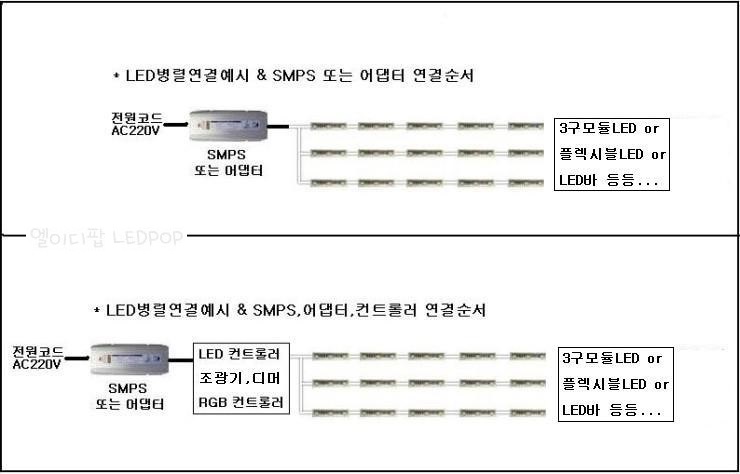

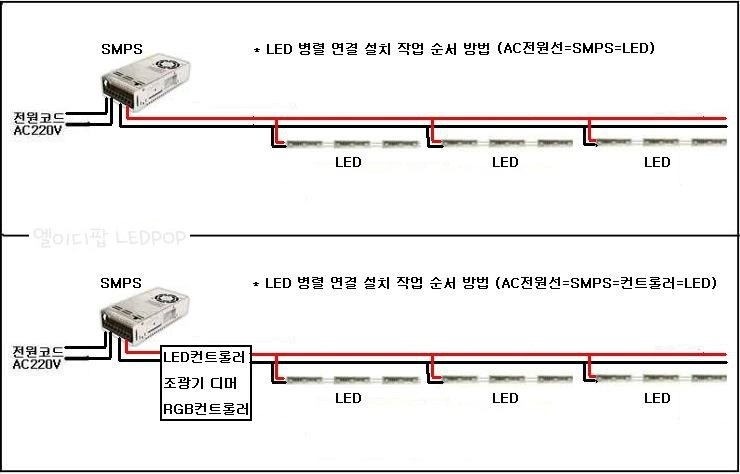

> 연결순서: SMPS - LED컨트롤러 - LED
- 이해를 돕기 위해 간단하게 안내 합니다. / DC12V 적용 예시

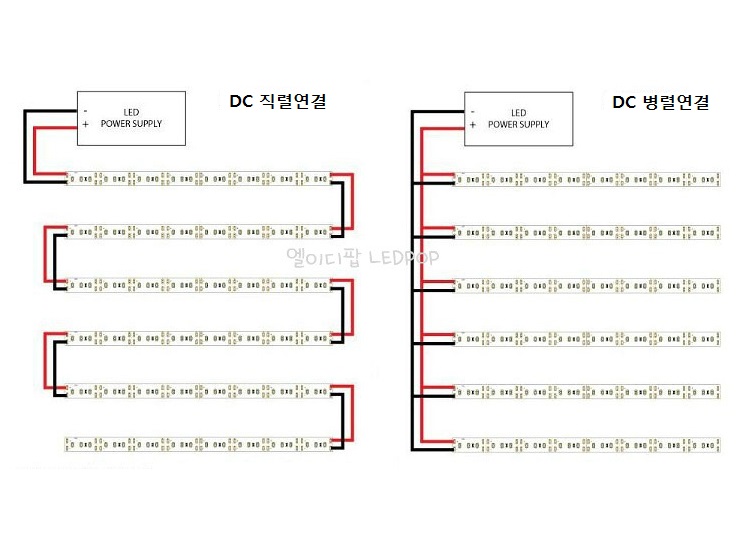

직렬연결(동일전류) 각LED 첫단과 끝단에도 전선을 연결하고 다음 LED에도 전선을 연결하여 전원공급.
직렬연결 총 LED 길이가 3M 까지만 연결가능.

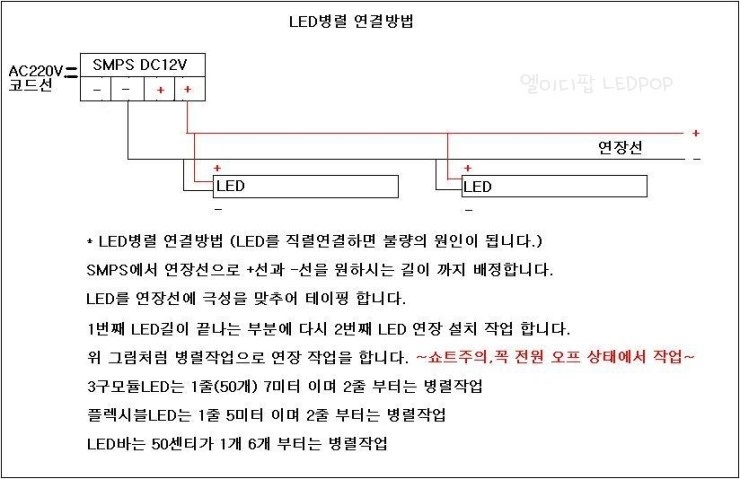

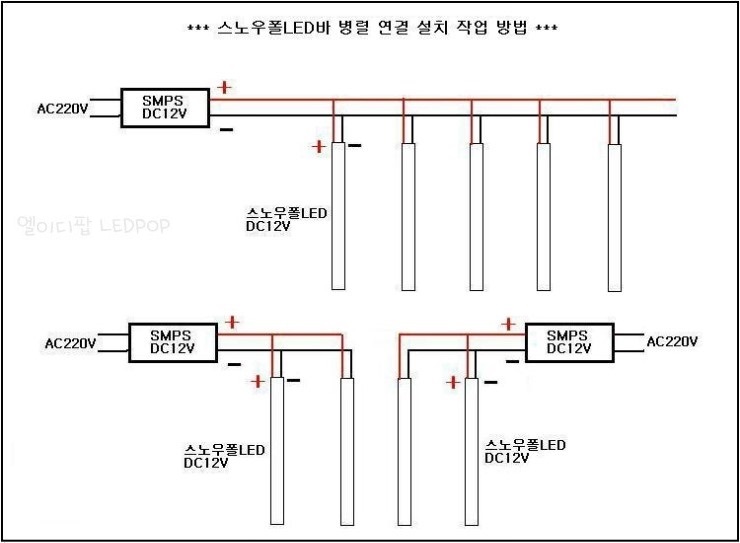

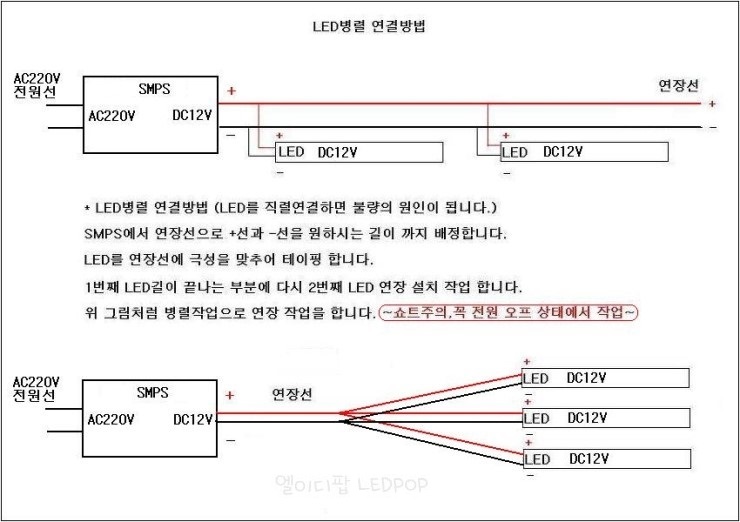

병렬연결(동일전압) 각LED 앞 단에만 각각 전선을 연결하여 전원공급(전원보상) LED 끝단엔 전선 연결안함.
병렬연결 각 LED 길이가 3M 까지만 연결가능.
단색 - 병렬연결 필수 절대조건:

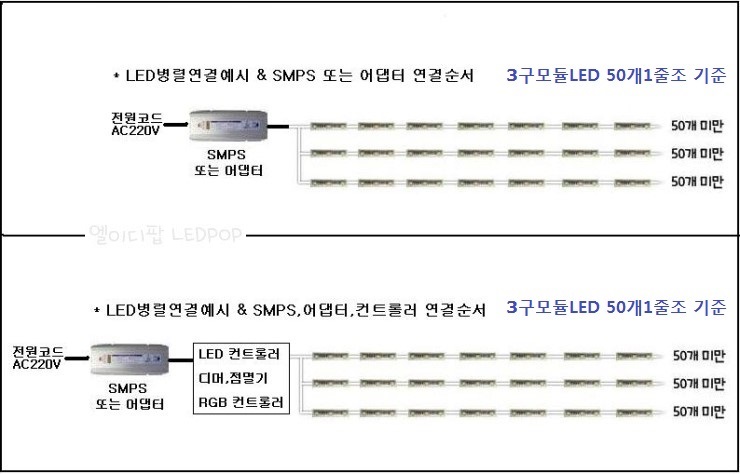

3구모듈 50개 1줄1조 부터는 병렬연결 필수.
LED바 50CM 1개 (50CM x 6개 = 직렬3M) 3M 부터는 병렬연결 필수.
플렉서블 LED바 5M 1줄1조 부터는 병렬연결 필수.
중요> 각 사용하는 LED에 총 사용량(용량 W)값에 SMPS 효율을 30~50%이상 적용 합니다. (LED제원 중요)
예: 각 사용하는 LED에 총 사용량 50W면 LED컨트롤러와 SMPS는 100W 이상 사용이 안정적 효율 입니다.
RGB LED 병렬 연결 방법 보기 > https://powerledhpled.tistory.com/17059788
RGBLED바 병렬연결설치작업방법/RGBLED DC전선병렬배선연결방법/RGBLED바 컨트롤러 SMPS 병렬연결설치
* RGBLED DC전선 병렬 배선 연결방법/RGBLED DC전선 병렬 배선 연결방법 /RGBLED바 RGB컨트롤러 SMPS 병렬 연결 설치 작업방법 RGB LED바를 RGB컨트롤러와 SMPS나 어댑터에 병렬연결 하는 방법입니다. ( RGBLED바
powerledhpled.tistory.com
(엘이디팝 LEDPOP)
(LED시공용,LED설치용,LED공사용 - LED바도매,LED바소매)
